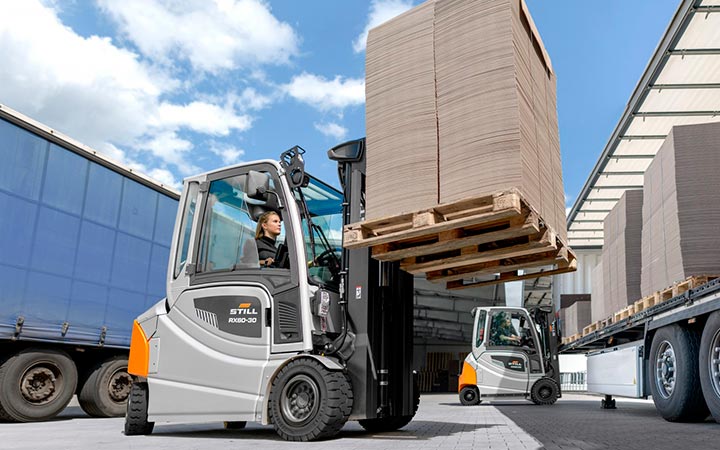

Вилковий навантажувач – це спеціальний транспорт для підняття, переміщення, розвантаження, навантаження, складування палет, піддонів, контейнерів та інших вантажів за допомогою вил або інших робочих пристроїв (навісного обладнання). Конструктивною особливістю цієї техніки є наявність противаги, підйомного механізму – щогли та вил для захоплення палет. На нашому сайті представлені вилкові навантажувачі брендів STILL, LINDE, Komatsu, Toyota, Nissan та Jungheinrich:
Види вилкових навантажувачів
Вилкові навантажувачі класифікують за декількома відмінними характеристиками.
Типи двигуна вилкового навантажувача:
- Електричні навантажувачі. Джерелом енергії є тяговий акумулятор (свинцево-кислотний, гелевий, li-ion). Через відсутність вихлопних газів та низький рівень шуму, даний вид вилкових навантажувачів може без обмежень використовуватися в закритих приміщеннях, фармацевтичній та харчовій промисловості, а також у деяких пожежонебезпечних середовищах та низькотемпературних складах.
- Дизельні навантажувачі. Даний тип навантажувачів надає руху дизельний двигун внутрішнього згоряння (ДВЗ). У зв’язку з токсичністю вихлопних газів, дизельні навантажувачі вилкових використовують на вулиці або відкритих майданчиках. Такий навантажувач завжди готовий до роботи за наявності палива в баку.
- Бензиновий навантажувач. Основа цієї техніки – бензиновий двигун внутрішнього згоряння. Навантажувач здатний працювати за будь-якої погоди на відкритих складах.
- Газові навантажувачі. Такі вилкові навантажувачі працюють на LPG – зрідженому вуглеводневому газі. За екологічними характеристиками їх можна порівняти з електричними навантажувачами, що уможливлює їх експлуатацію в закритих приміщеннях.
Класифікація навантажувачів за кількістю опорних коліс:
- Трьохопорні навантажувачі вилкові. У таких навантажувачів на задній осі встановлено одне або два колесо, але близько один до одного. Таке розташування заднього колеса забезпечує компактну конструкцію та маневреність навантажувача.
- Чотириопорні вилкові навантажувачі. Класична конструкція навантажувача з 4-ма колесами.
Спеціальне виконання вилкових навантажувачів:
- Стандартне виконання навантажувача.
- Морозостійке виконання навантажувача. Для роботи в морозильних камерах навантажувач вилковий оснащується додатковими опціями: кабіною з підігрівом, спеціальним захистом електросистем, поліуретановими шинами, спеціальним маслом і рішенням для швидкої зарядки акумулятора.
- Вибухозахищене виконання вилкового навантажувача. Існують галузі, у яких використання звичайних навантажувачів заборонено, так як надлишковий вміст сумішей, газів та пилу може призвести до займання. У таких галузях використовують спеціальну вибухозахищену техніку, у тому числі і вибухозахищені навантажувачі. Такі навантажувачі мають повну ізоляцію електричних контактів, заземлення корпусу, герметичний відсік для акумуляторної батареї, спеціальні вила, які виключають появу іскри, при зіткненні з підлогою та інші пристрої, що захищають машину від накопичення статичного електричного заряду.
Класифікація за типом розташування підйомного пристрою на навантажувачі:
- Фронтальне розташування вил. Класична конструкція навантажувача, коли вила розташовані спереду – підходить для більшості складів і операцій з вантажами.
- Бокове розташування вил. Бічні навантажувачі вилкові використовують для переміщення довгомірних або інших негабаритних вантажів. Забезпечують максимальну густину підлогового або стелажного зберігання.
Як вибрати вилковий навантажувач?
Перед тим, як звернеться до дилерів складської техніки, потрібно оцінити умови, в яких працюватиме навантажувач вилковий і визначити завдання, які він виконуватиме. Чим достовірнішими будуть дані, тим оптимальнішою буде комплектація навантажувача та його ціна.
Вибір двигуна
При виборі двигуна необхідно враховувати умови, в яких експлуатуватиметься навантажувач: відкрите або закрите приміщення, чи передбачається виїзд на вулицю в холодну пору року.
Для роботи на вулиці або під навісом рекомендується вибирати навантажувач із ДВЗ*: дизельний, бензиновий або газовий. Такі двигуни мають великий ресурс та невибагливі до умов експлуатації. Варто розуміти, що наявність виділення токсичних вихлопних газів та високий рівень шуму унеможливлюють роботу навантажувача з ДВЗ у закритих приміщеннях. Також існують норми, які забороняють працювати на такій техніці з деякими групами товарів: продукти харчування, лікарські засоби та ін.
*Нинішні технології виробництва тягових акумуляторів дозволяють ефективно використовувати електричні навантажувачі на вулиці за будь-яких погодних умов. Тому дана рекомендація є умовною і підходить для варіантів придбання старих моделей навантажувачів.
Для роботи в закритих приміщеннях або змішаному режимі варто вибирати з навантажувачів з електродвигуном. Ці машини економічні в експлуатації та обслуговуванні, мають високу надійність, не виділяють вихлопних газів і мають низький рівень шуму та вібрацій при роботі. Джерелом живлення для електронавантажувачів є тягова батарея. Найпоширенішими є свинцево-кислотні, гелеві та сучасні літій-іонний (Li-ion) батареї.
Який тип приводу вибрати?
Якщо порівнювати ціни на електричний навантажувач та навантажувач з ДВЗ, то навантажувачі з двигуном внутрішнього згоряння коштують дешевше. Але! Якщо розглядати витрати на вилковий навантажувач протягом усього терміну служби, беззаперечну перемогу отримує електропривід. Обслуговування та експлуатація електронавантажувача обійдеться у кілька разів дешевше, ніж навантажувача з ДВЗ. За рік або два різниця у витратах на обслуговування може становити суму рівну вартості самого навантажувача (дивіться відео нижче).
Порівняємо витрати на придбання та обслуговування навантажувача з ДВЗ та електричного вилкового навантажувача:
| Навантажувачі з ДВЗ | Електричні навантажувачі | |
|---|---|---|
| Вартість навантажувача вища | ✖ | ✔ (навантажувач + тяговий АКБ) |
| Вартість палива вища | ✔ | ✖ |
| Організація зберігання палива | ✔ | ✖ |
| Влаштування зарядної кімнати | ✖ | ✔ (тільки якщо використовувати АКБ із рідким електролітом) |
| Можливість крадіжки палива | ✔ | ✖ |
| Ремонт двигуна | ✔ | ✖ (двигуни, що не обслуговуються) |
| Ремонт коробки передач | ✔ | ✖ |
Вантажопідйомність вилкового навантажувача
Існує 2 поняття вантажопідйомності для вилкових навантажувачів:
- Номінальна вантажопідйомність – максимально допустима вага вантажу, який здатний підняти навантажувач.
- Залишкова вантажопідйомність – вага вантажу, який можна підняти на висоту без втрати стійкості навантажувача. Більша висота підйому – менша залишкова вантажопідйомність.
При виборі навантажувача вилки важливо враховувати його залишкову вантажопідйомність. Цей параметр нерозривно пов’язаний із центром ваги системи “навантажувач + вантаж”. При використанні вилкового навантажувача положення цього центру постійно змінюється. На нього впливають форма, габарити і маса вантажу, що транспортується, висота його підйому, динамічні навантаження, які з’являються при розгоні, поворотах і гальмуванні, а також, якість поверхні, по якій рухається вилковий навантажувач, і її ухил.
Таким чином, залишкова вантажопідйомність – не фіксована величина. У кожному випадку вона визначається індивідуально – шляхом розрахунків за формулами та проведенням випробувань на стенді. Як правило, у технічній документації надано значення залишкової вантажопідйомності для стандартних положень центрів ваги вантажу.
Висота підйому вантажу
Висоту підйому слід підбирати виходячи з висоти стелажів та завдань, які виконуватиме навантажувач. Максимальна висота підйому вантажу має на 15-20 сантиметрів перевищувати висоту стелажу. Фізична висота щогли повинна перевищувати максимальну висоту в’їзних воріт, перекриттів, стель вагонів, контейнерів чи фур.

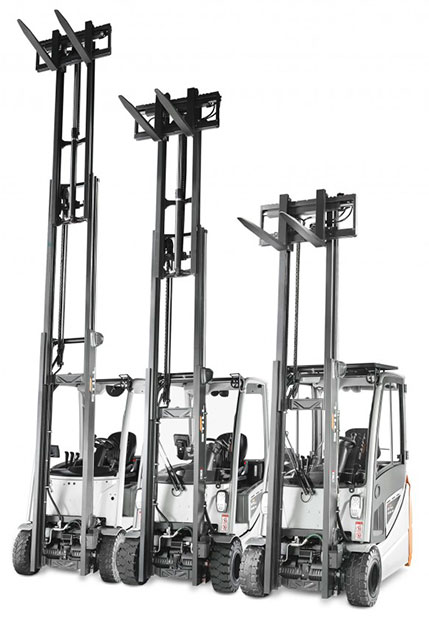

Типи щогл для вилкового навантажувача:
- Basic – односекційна щогла з вільним ходом каретки*. Призначена для роботи в умовах обмеженої висоти: розвантаження вагонів, контейнерів або фур.
- Duplex Standart – двосекційна щогла без вільного ходу. Призначена для відкритих майданчиків, роботі у складі зі складуванням до 3-х ярусів та з висотою стель понад 4 метри.
- Duplex Free Lift – двосекційна щогла з вільним ходом каретки. Підходить для робіт, які може виконувати Duplex Standart та додатково може обробляти вантажі у контейнерах та вагонах (“вагонний варіант”), а також у приміщеннях з низькими стелями – від 2,2 м.
- Triplex – трисекційна щогла з вільним ходом каретки. Дозволяє використовувати весь корисний обсяг складу, заповнюючи стелажі товаром під саму стелю. Також можна використовувати в умовах обмеженої висоти приміщення (наприклад у вагоні або контейнері).
*Вільний хід каретки – це підйом вантажопідйомної каретки навантажувача вилки, без висування секції щогли.
Наявність невеликого кута нахилу щогли (в межах 5-6 градусів) робить роботу з вантажем безпечнішим і простішим: відхилення вперед – полегшує захоплення піддона, відхилення назад – дає можливість краще утримувати важкі та габаритні вантажі.
Будівельна висота та маневреність вилкового навантажувача
Будівельна висота навантажувача – це максимальна висота машини з опущеною кареткою і не висунутою щоглою. Перед тим, як купити вилковий навантажувач, слід виміряти висоту дверних отворів, воріт, арок та інших перешкод на передбачуваному шляху пересування навантажувача і враховувати ці значення при виборі.
Також, слід звернути увагу, на значення зовнішнього радіусу розвороту навантажувача і розміри вантажу, що ним переміщується – вони повинні відповідати мінімальній ширині проходів у яких працюватиме вилковий навантажувач + запас безпеки. Рекомендований запас безпеки становить 200 мм. Призначений він для запобігання потенційно небезпечним ситуаціям внаслідок помилки оператора.
Швидкість вилкового навантажувача
Вибираючи навантажувач, не варто оминати сторони показники швидкості. У вилкового навантажувача їх буде кілька:
- Швидкість руху з вантажем / без вантажу,
- Швидкість підйому вил з вантажем / без вантажу,
- Швидкість опускання вил з вантажем / без вантажу.
Чим вище значення даних характеристик, тим менше часу піде на виконання кожної вантажно-розвантажувальної операції і тим вище буде показник ефективності роботи навантажувача.
Навісне обладнання для вилкового навантажувача
Стандартні вила є базовим навісним обладнанням, яке всі виробники встановлюють на навантажувачі. Але бувають завдання, які потребують нестандартних рішень. Для таких випадків існує навісне обладнання. Воно буває механічним та гідравлічним. Дані пристрої значно прискорюють та спрощують роботу на вилковому навантажувачі. Все навісне обладнання можна поділити на 3 групи:
- Навісне обладнання для оптимізації вантажно-розвантажувальних процесів: позиціонери вил, подовжувачі вил, мультипалетні захвати та сайдшифтери.
- Навісне обладнання, що розширює можливості вилкового навантажувача: притискні пристрої, поворотні механізми, зіштовхувачі та перекидачі.
- Навісне обладнання, що надає навантажувачу принципово нові функції: гаки для підйому вантажів, ковші для сипучих вантажів, снігові відвали, пристосування для розливу рідкого металу, кранові стріли, спеціальні захвати для коліс, покришок, бочок, труб тощо.
Вибір акумулятора для вилкового навантажувача
Правильно вибраний тяговий акумулятор є запорукою успішної роботи електричного навантажувача. Необхідні характеристики батареї зазвичай вказують у посібнику з експлуатації до навантажувача:
- Габарити (см, мм). Важливо вибрати акумулятор, який за своїми фізичними розмірами поміститься в відсік батареї вилочного навантажувача.
- Напруга (В). Визначається технічними характеристиками навантажувача. Мінімальне значення цього показника вказано в документації до навантажувача.
- Місткість (Ач). Ця характеристика показує, скільки електрики може віддати АКБ до його повного розряду.
- Вага (кг). Вага тягового акумулятора не повинна бути нижчою від мінімально допустимого значення для даної моделі навантажувача – оскільки акумулятор є частиною противаги машини. Найменша вага батареї знижує залишкову вантажопідйомність і може призвести до перекидання техніки під час спроби підняти вантаж.
- Термін служби (цикли заряду-розряду). Ця характеристика відрізнятиметься у різних типів та моделей тягових батарей. Вказане значення не буде фактичною величиною. Воно змінюється залежно від інтенсивності використання вилкового навантажувача та дотримання умов експлуатації.
Види тягових акумуляторів для вилкового навантажувача
Правильно підібраний тип акумулятора дозволяє використовувати весь робочий потенціал навантажувача в будь-яких умовах та за будь-якої інтенсивності роботи.
Тягова батарея для навантажувача з рідким електролітом. Цей тип батареї потребує регулярного обслуговування. Як електроліт тут використовується розчин сірчаної кислоти. У процесі зарядки вода з нього випаровується, тому потрібне регулярне доливання дистильованої води. Ще однією особливістю кислотних тягових АКБ є виділення вибухонебезпечного газу під час заряджання. У зв’язку з цим, при використанні даного типу батареї необхідно обладнати спеціальну зарядну кімнату. Заряджаються такі батареї 7,5 – 8 годин, які ККД дорівнює 80%. Термін служби складає 1500 циклів.
Гелева тягова батарея для навантажувача. Є необслуговуваною. Електроліт у ній є той же розчин сірчаної кислоти, але в стані гелю: не потрібно доливати воду. Також, заряджаючи, не виділяється водень, тому відпадає необхідність у спеціальній зарядній кімнаті. Заряджаються такі батареї 10-12 годин, мають низьку глибину розряду 60-70% і обмежений термін служби 800-1200 циклів.
Літій-іонна (Li-ion) тягова батарея для вилкового навантажувача. Найсучасніший і практичніший варіант для живлення навантажувача. Такі тягові батареї нічого не виділяють під час заряджання та експлуатації. Не вимагають будь-якого обслуговування протягом усього терміну служби. Автоматично вимикаються, щоб уникнути глибокого розряду. Не бояться проміжної зарядки. За 40 хвилин заряджається на 60% своєї зарядної ємності, а для повної зарядки знадобиться лише 1,5 – 2 години. Має тривалий термін служби (3000 – 5000 залежно від виробника) і ККД 96%.
Будь-який з цих типів акумулятора забезпечить роботу вилкового навантажувача протягом 7 – 8 годин без заряджання. Але що робити, якщо працювати потрібно в 2 зміни?
- При використанні кислотних або гелевих акумуляторів для організації багатозмінної роботи необхідно мати комплект із 2-х батарей на кожну одиницю техніки. Зазвичай тягові батареї для вилкових навантажувачів важать від кількох сотень кілограмів до 1 тонни і навіть більше. Тому необхідне додаткове обладнання для транспортування та безпечної заміни батареї – рольганги, столи чи кран-балки. Як це працює? Одну батарею ставлять на зарядку, друга стоїть на працюючому навантажувачі. Після відпрацьованої зміни батареї міняють місцями.
- Найоптимальніше рішення для роботи в 2 або 3 зміни – використовувати одну літій-іонну тягову батарею. Протягом дня її можна заряджати скільки завгодно разів на будь-який рівень зарядної ємності. Потрібно лише 2 години для її повної зарядки. Для цього акумулятор не потрібно виймати з навантажувача. Також не потрібна спеціально обладнана зарядна кімната.
Як вибрати шини для вилкового навантажувача?
Шини для вилкових навантажувачів виконують низку важливих функцій:
- служать для пом’якшення ударів і поштовхів по підвісці,
- передають гальмівне та тягове зусилля,
- забезпечують зчеплення коліс з підлоговим або дорожнім покриттям,
- мінімізують витрату палива або електроенергії,
- забезпечують необхідну вантажопідйомність.
Правильно обраний тип шин зменшить витрати на ремонт навантажувача, паливо, електроенергію, а також робить роботу оператора комфортнішою та безпечнішою.
Типи шин для вилкового навантажувача
| Пневматичні шини | Ціліснолиті шини або шини супереластик | Бандажні шини |
|---|---|---|
| Пневматична шина – це звичайна для багатьох покришка, яка може мати або не мати камеру. Камеру або шину накачують повітрям, яке надає їй жорсткості та здатності витримувати вагу навантажувача та вантажу. | Ціліснолита шина – це шина, яка не має вільного простору всередині. Виконана вона з кількох шарів матеріалу на базі каучуку, кожен із яких має своє призначення. Шарів може бути скільки завгодно. Верхній шар – це протектор, що служить для зчеплення з дорогою, середні шари відповідають за амортизацію, а внутрішній шар за фіксацію на обід.
Ціліснолиті шини не вимагають будь-якого обслуговування та не бояться проколів та інших фізичних ушкоджень. На обід такі шини одягаються за допомогою спеціального пресу. |
Бандажна шина складається з металевого кільця і навареного на нього шару гуми. Може працювати в агресивному середовищі. Дуже вимоглива до якості ¦рівності покриття. |
Щоб правильно підібрати шини для вилкового навантажувача потрібно оцінити дорожнє або підлогове покриття, на якому працюватиме техніка:
- Для роботи на вулиці із нерівним дорожнім покриттям рекомендуються пневматичні шини. Такі шини частково амортизують нерівності дорожнього покриття та оберігають ходову від зайвого навантаження, що запобігає швидкому зносу деталей підвіски вилкового навантажувача.
- Якщо навантажувач вилковий працює в приміщенні, на складі або на вулиці з рівним підлоговим / дорожнім покриттям, то оптимальним вибором будуть цільнолиті шини. Вони прослужать у кілька разів довше, ніж пневматичні. Такі шини не накачуються повітрям і, як наслідок, не лопаються і не бояться більшості фізичних пошкоджень. Також, цільнолиті шини не потрібно обслуговувати: перевіряти тиск та підкачувати.
Ціліснолиті шини для вилкових навантажувачів виробляють двох кольорів: чорний та білий. При гальмуванні або поворотах чорні шини можуть залишати сліди на підлоговому покритті. Білі шини («non marking») призначені для приміщень, до яких пред’являються особливі гігієнічні вимоги: торговельні зали, склади харчової та фармацевтичної продукції. Такі шини не залишають жодних слідів на підлозі.
Додаткові опції та характеристики вилкового навантажувача
Виробники вилкових навантажувачів пропонують низку додаткових опцій для спрощення, комфорту та безпечної роботи техніки. Дані опції забезпечують комфортні та безпечні умови для роботи водія, підвищують ефективність використання навантажувача, стежать за його технічним станом, підвищують швидкість обробки вантажів, гарантують безпечну роботу та максимальний захист оператора та техніки від шкідливих чи небезпечних виробничих факторів.
- Налаштування комфорту. Забезпечують ергономічну та комфортну роботу оператора в будь-яких умовах.
- Опції безпеки. Дані опції піклуються про безпеку водія та запобігають аваріям та нещасним випадкам за участю вилкового навантажувача за допомогою автоматичного втручання, механічних засобів та процесів оповіщення.
- Опції обробки вантажів. Забезпечують точність, швидкість, безпеку та простоту вантажно-розвантажувального процесу.
- Опції керування. Контролюють і стежать за безпекою процесу руху навантажувача: на поворотах, у вузьких проходах і т.д.
- FleetManager. Система контролю та організації управління парком техніки.
Кожна додаткова опція коштує грошей. Тому слід відповідально підходити до завдання комплектації навантажувача і вибирати тільки необхідними складові, при цьому, враховуючи безпеку та комфорт оператора.
На що ще варто звернути увагу перед тим, як купити навантажувач вилковий?
Вище ми розглянули основні характеристики навантажувача вилки з вивчення яких потрібно починати пошук необхідної вам моделі. Але є ще ряд важливих показників, на які потрібно звернути увагу:
- Огляд з місця оператора;
- Тип органів управління: важелі, клавіші, джойстики та ін;
- Рівень шуму та вібрацій вилкового навантажувача;
- Вид кабіни навантажувача: відкрита або закрита;
- Плавність та інші характеристики ходу;
- Опалення та кондиціювання кабіни оператора;
- Зручність посадки та висадки з кабіни;
Вибір бренду вилкового навантажувача
Виробників навантажувачів можна розділити на:
- Європейських: Still, Baoli, Linde, Jungheinrich, Kalmar, Manitou
- Японських: Toyota, Komatsu, Nissan, Atlet, Barrett, TCM
- Американських: Hyster, Yale, Crown
- Китайських: Hangcha, Noblelift, Heli
Усі виробники намагаються йти в ногу з часом та впроваджують нові технології у виробництво. Тому дуже складно виділити очевидні переваги одного бренду над іншим. Кожен виробник може запропонувати відповідну машину для вирішення певних завдань. У таких умовах залишається робити свій вибір, орієнтуючись на свій досвід, вартість навантажувача, репутацію бренду та постачальника навантажувачів у вашому регіоні.
Але! Існують деякі особливості виробників, які можуть вплинути на вибір навантажувача:
- Європейські бренди велику увагу приділяють екології, безпеці та комфорту працівників. Тому, якщо потрібен електричний навантажувач, потрібно дотриматись будь-яких екологічних норм чи здоров’я, комфорт і безпека персоналу стоїть у пріоритеті, то вибирати варто з категорії європейських виробників.
- Японські навантажувачі з ДВС вважаються надійними та невибагливими машинами.
- Американські бренди та їхні представники практично відсутні на білоруському ринку.
- Китайські навантажувачі є найбільш бюджетними варіантами.
Вибір постачальника навантажувача
Особливу увагу варто приділити вибору постачальника навантажувача. Якість наданих послуг, репутація та кваліфікація постачальника, часто має більшу вагу, ніж бренд навантажувача. Відомо, що загальні витрати на навантажувач вилок, розраховані за весь термін його служби, на 20% складаються з витрат на придбання і на 80% з наступних виробничих витрат. Тому варто думати наперед і правильно вибирати компанію, з якою доведеться працювати протягом усього терміну служби навантажувача.
- Купувати навантажувач вилковий варто тільки у офіційного дилера бренду у вашому регіоні. Такі компанії постачають техніку безпосередньо із заводів-виробників. Цей факт унеможливлює додаткову націнку на вилковий навантажувач від компаній-перекупів.
- Вкрай важливо, щоб компанія-постачальник була здатна не тільки продати навантажувач, але й займалася ремонтом навантажувачів, а також надавала весь спектр запасних частин для навантажувача.
- Оцініть рівень обслуговування, який надає постачальник. Чи можливе обслуговування у вашому регіоні. Чи є склад запасних частин для навантажувача. Як оперативно, компанія реагує на заявку про сервісне обслуговування. Яку гарантію дає на вилочний навантажувач.
- Дізнайтеся про альтернативи купівлі навантажувача, які надає компанія-постачальник. Часом, купити новий навантажувач вилковий – не найоптимальніше рішення. Більш раціональним буде придбання відновленого навантажувача, БО навантажувач або довгострокова оренда навантажувача.
- Оцініть фінансові інструменти, що їх пропонує постачальник: кредит, розстрочка, лізинг, Trade-in, знижки. Деякі з них дають відчутні переваги та заощаджують кошти.
- При можливості, зверніться до компанії, а краще – до кількох компаній, які використовують техніку, що постачається даним дилером для отримання інформації про роботу навантажувачів та якість сервісного обслуговування.
Висновок
Вибрати та купити вилковий навантажувач – це складний процес. Потрібно враховувати масу факторів та нюансів. Для того, щоб максимально корисно витратити бюджет, потрібно знати пристрій навантажувача, його можливості, асортимент додаткового обладнання, опції та умови, в яких він експлуатуватиметься.
